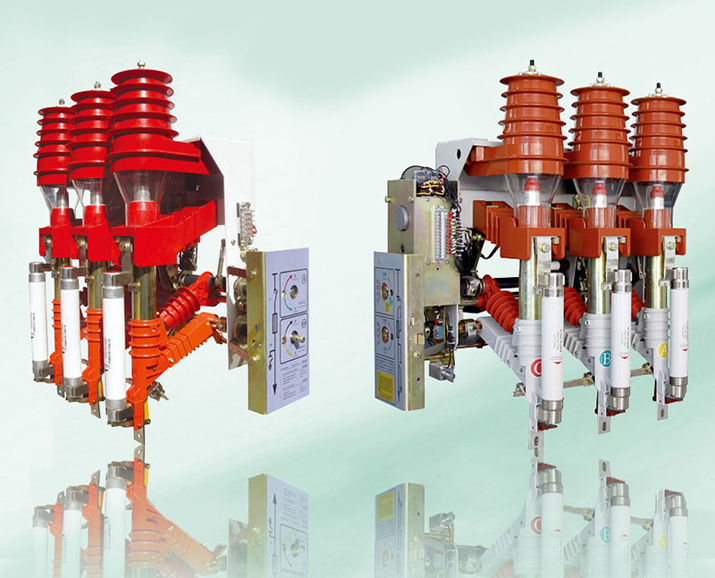

FKN12-12戶內高壓負荷開關

一、產品概述
      FKN12－12D/630－20型戶內交流高壓負荷開關(以下簡稱FKN12－12D負荷開關)是額定電壓為12KV，額定頻率為50HZ的三相高壓 開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。
　　FKN12－12R.D/125－31.5型戶內交流高壓負荷開關--熔斷器組合電器(以下簡稱FKN12－12R.D組合器)是FKN12－12D負荷開關開斷與S□LAJ－12(XRNT□－12)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流：負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

二、使用環境
◆ 周圍空氣溫度：上限+40℃，下限－25℃；
◆ 海拔高度：1000m及以下；
◆ 相對濕度：月平均值不大于90%，日平均值不大于95%；
◆ 周圍空氣應不受腐蝕或可燃性氣體及水蒸汽體等明顯污染；
◆ 無經常性的劇烈運動；
◆ 耐污穢等級：Ⅱ級。
如使用條件超過上述規定，由用戶與制造廠協商確定。

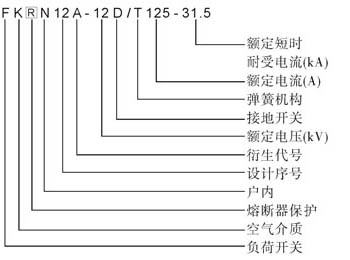

三、型號含義

四、技術參數

序號	名稱		名稱	數據
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定絕緣水平	1min工頻耐壓	kv	對地/相間42/48
		雷電沖擊耐壓(峰值)		對地/相間75/85
4	額定短路開斷電流		kA	20	25	31.5	40
5	額定電流		A	630	630	1250 1600	1250 1600
				1250	1250	2000 2500	2000 2500
6	額定短時耐受電流(有效值)		kA	20	25	31.5	40
7	額定峰值耐受電流(峰值)			50	63	80	100
8	額定短路關合電流(峰值)			50	63	80	100
9	額定短路電流持續時間		S	4
10	機械壽命		次	20000
11	二次回路工頻耐受電壓(1min)		V	2000
12	額定操作順序			分-t-合分-t1-合分
注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s

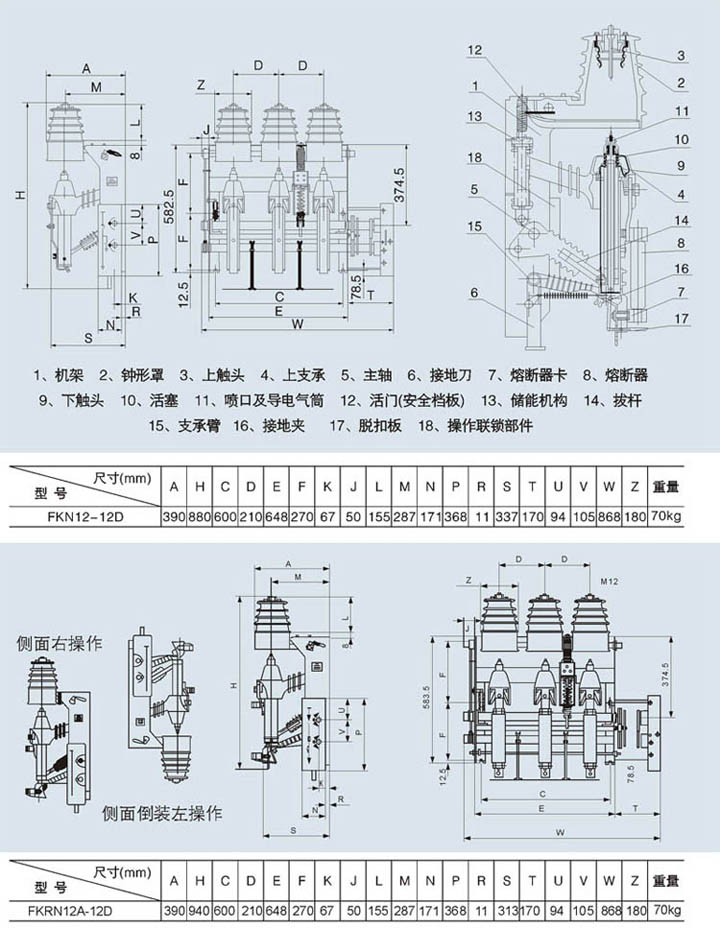

五、外形及安裝尺寸圖
