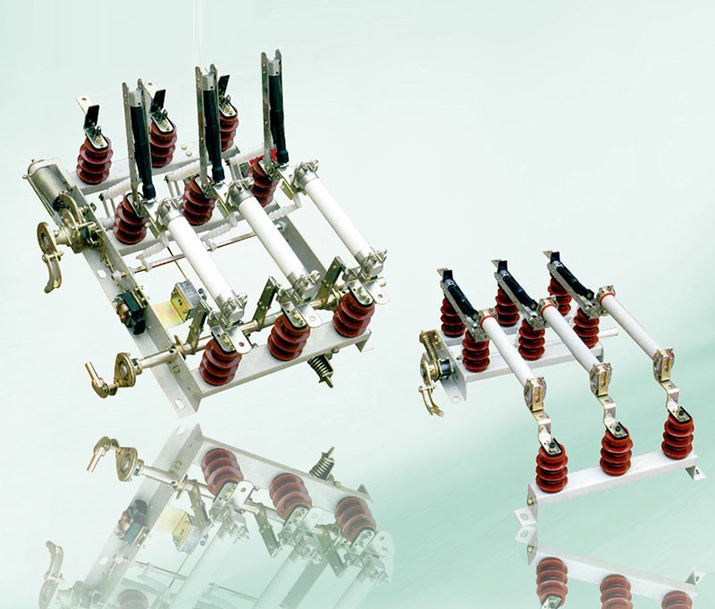

FN5-12戶內高壓負荷開關

一、產品概述
      FN5-12R（L）系列戶內交流高壓負荷開關-熔斷器組合器是我公司引進國外先進技術，結合我國的供電要求，自行設計研制面成的。該產品經長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》（1990版）和GB3840《3-63kV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于12kV線路的電能分配，并有效地避免了設備的缺相運行。
      該產品的研制成功填補了國內空白，可實現開關、隔離和接地三功能。

二、產品用途
      FN5-12R（L）型戶內交流高壓負荷開關-熔斷器組合電器亦稱帶脫扣裝置負荷開關（以下簡稱開關），適用于50Hz，額定電壓6-12kV的網絡中，可開斷負荷電流、過載電流及短路電流，本負荷開關配用CS6-I型手動操動機構，本產品專用的CS手動機構。

三、使用環境
海拔不超過1000m；
周圍空氣溫度：上限+40℃、下限-25℃；
相對濕度，日平均值不大于95%，月平均值不大于90%（+25℃）；
周圍空氣應不受腐蝕性、可燃性氣體等明顯污染；
無經常性的劇烈運動。

四、技術參數
1、負荷開關-熔斷器組合電器的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	kV	12
2	最高工作電壓	kV	12
3	額定頻率	Hz	50
4	額定電流	A	100
5	額定短路開斷電流	kA	50
6	1min工頻耐受電壓（有效值）對地、相間/隔離斷口	kA	42/48
7	雷電沖擊耐受電壓（峰值）	kV	75/85
8	熔斷件撞擊輸出能量	kg	=5

2、組合電器所配負荷開關的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	kV	12
2	最高工作電壓	kV	12
3	額定頻率	Hz	50
4	額定電流	A	630
5	額定負載有功負載開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電容開斷電流	A	10
8	額定電感開斷電流	A	40
9	額定轉移電流	kA	1.3
10	額定短時耐受電流	kA	20
11	額定峰值耐受電流	kA	50
12	機械壽命	次	2000

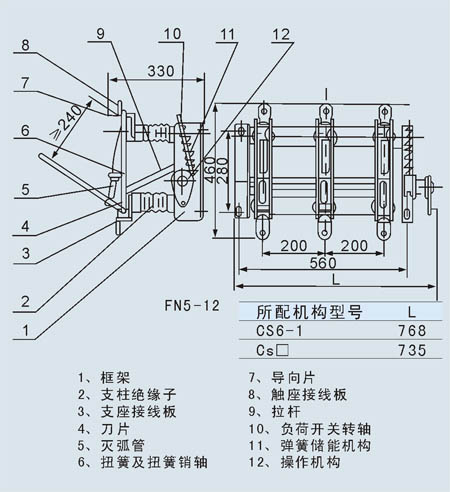

五、外形及安裝尺寸圖
