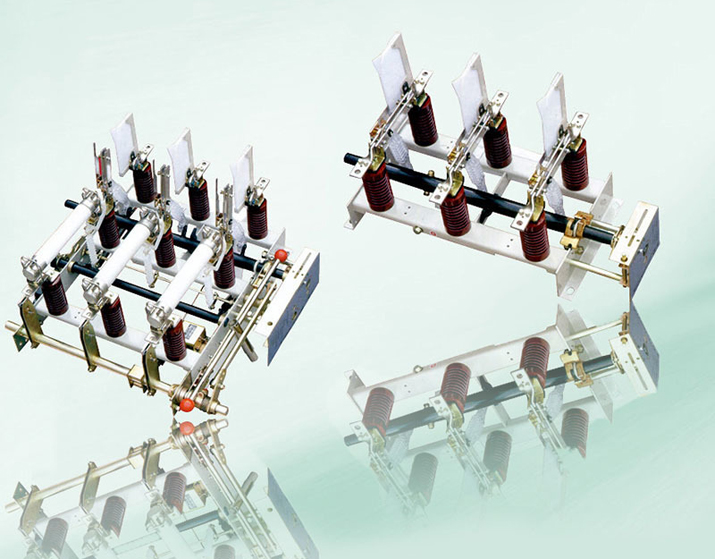

FN7-12戶內高壓負荷開關

一、產品概述
      FN7-12DR型交流高壓負荷開關是一種新型產氣式戶內高壓負荷開關，適用于交流50Hz，額定電壓12kV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。

二、使用環境
1、周圍空氣溫度：上限+40 ℃，下限一般地區10℃，高寒區-25℃。
2、海拔高度為1000m及以下。
3、相對濕度：月平均值不大于90%，日平均值不大于95%。
4、周圍空氣應不受腐蝕性或可燃?xì)怏w及水蒸氣體等明顯污染。
5、無經常性劇烈運動。

三、額定參數

電壓（kV）	絕緣水平		額定電流（A）	額定熱穩定電流（kA 有效值4S）	額定動穩定電流（kA 有效值）	額定短路關合電流（kA 峰值）
	工頻50Hz耐壓-分鐘（kV 有效值）	雷電沖擊耐壓（kV 有效值）
12	相間、相地42	相間、相地48	400	12.5	31.5	31.5
	隔離斷口48	隔離斷口85	630	20	50	50

四、主要規格

稱	名稱	全型號	DS	DX	L	R	RA	F	用途
			接地開關在進線端	接地開關在出線端	聯鎖裝置	熔斷器	撞擊式熔斷器	電動分閘裝置
負荷開關	不帶撞擊脫扣器	FN7-12	-	-	-	-	-	-	線路負荷開關
		FN7-12DSL	△	-	△	-	-	-
		FN7-12DXL	-	△	△	-	-	-
		FN7-12R	-	-	-	△	-	-	變壓器保護
		FN7-12DSLR	△	-	△	△	-	-
		FN7-12DXLR	-	△	△	△	-	-
	帶撞擊脫扣器	FN7-12RAF	-	-	-	-	△	△	變壓器保護
		FN7-12DSLRAF	△	-	△	-	△	△
		FN7-12DXLRAF	-	△	△	-	△	△

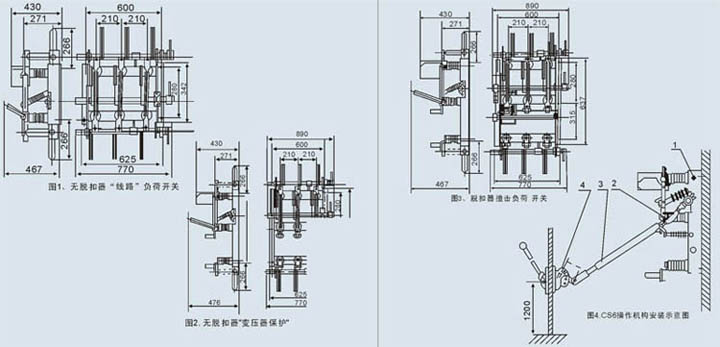

五、外形及安裝尺寸
