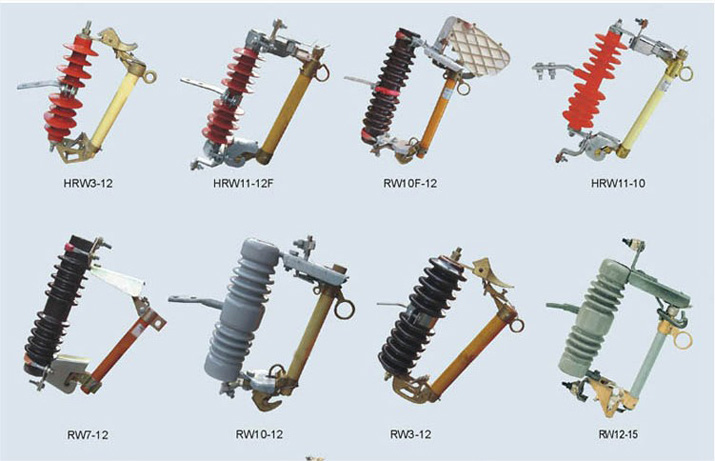

RW7-12KV戶外高壓跌落式熔斷器

1、用途

高壓跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器，它裝配在配電變壓器高壓側或配電線支干線路上，作輸電線路、電力變壓器過載和短路保護及分合額定負荷電流之用。
2、結構簡介
? ? ?RW7-12高壓跌落式熔斷器由絕緣支架和熔絲管兩大部分組成，靜觸頭安裝在絕緣支架的兩端，動觸頭安裝在熔絲管的兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助頭及滅弧罩，用以分、合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

?

RW7-12跌落式熔斷器工作原理???????????

RW7-12高壓跌落式熔斷器拉負荷跌落熔斷器增加了彈性輔助觸頭及滅弧罩，用以分合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并行成電弧，消弧管受電弧灼熱，分解出大量氣體，使管內形成很高的壓力，并沿管道強烈縱吹，電弧迅速被拉長而熄滅。熔絲熔斷后，下部靜觸頭失去張力而下翻，使縮緊機構釋放熔絲管，熔絲管跌落形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜觸頭依然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分開，在出頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

?

RW7-12跌落式熔斷器功能用途

跌落式熔斷器適用于頻率為50HZ、額定電壓為35KV及以下的電力系統中，裝在配電變壓器高壓側或配電之干線路上。主要功能有對保護性能要求不高的地方，它可以與隔離開關配合使用，代替自動空氣開關；還可以與負荷開關配合使用，代替價格高昂的斷路器。同時還具有短路保護、過載及隔離電路。

?

安裝要求

熔斷器應該垂直安裝，防止電弧飛落在臨近帶電部分。

熔斷器與固定觸頭應成直線、無傾斜地接觸。

跌落式熔斷器，其熔管軸線應與鉛垂線成15~30°，其轉動部分靈活，跌落時不應碰及其他物體。

熔絲的規格應符合設計要求，應無彎折壓扁或損傷，熔件與觸頭應壓緊密牢固。

熔斷器上必須標明熔斷器及熔件（絲或片）的額定電流，熔件的容量應符合被保護電器的要求，未經校驗或無額定電流標示的熔件不準使用。
