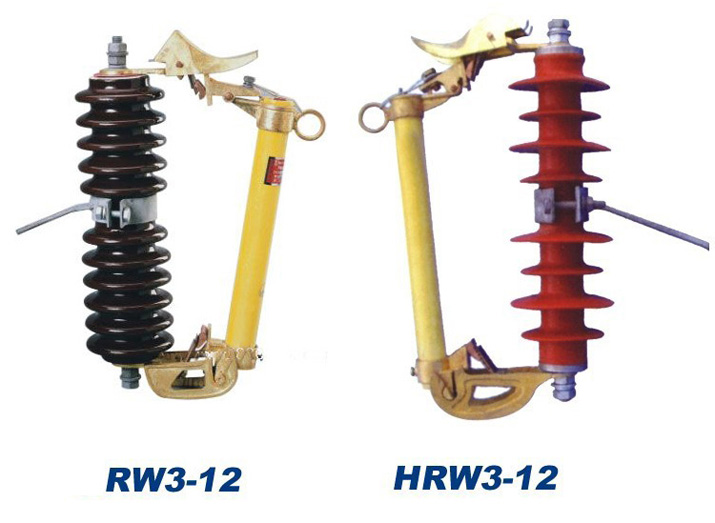

RW3-10/200A戶外高壓跌落式熔斷器

? 一、概述 　　跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端絲管由層的消弧管和外層的環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助觸頭及滅弧罩，用以分、合負荷電流。 ???? 跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被聲速拉長而熄滅。熔純正管為后，下部動觸頭失去拉力而下翻，鎖緊機構釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。 二、RW3-10跌落式熔斷器使用條件： 1．產品正常使用條件： 　　a)環境溫度不高于+40度，不低于-40度； 　　b)海拔高度不超過1000m； 　　c)最大風速不超過35m/s； 　　d)地震強度不超過8度。 2．產品不適用于下列場所： 　　a)有燃燒或爆炸危險的場所； 　　b)有劇烈震動或沖擊的場所； 　　c)有導電、化學氣體作用及嚴重污穢鹽霧地區。 ?
