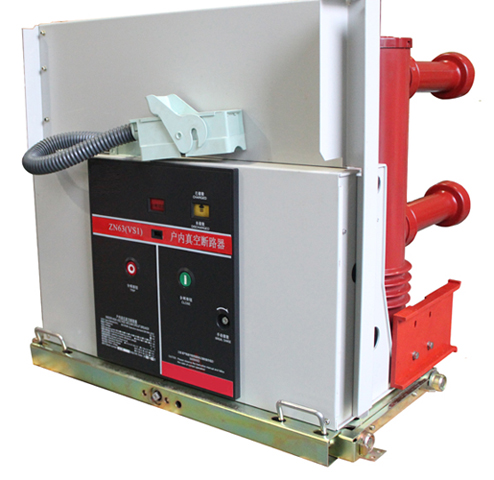

ZN63(VS1)-24戶內高壓真空斷路器

一·產品概述
? ? ? ZN63(VS1)-24型戶內高壓真空斷路器為額定電壓 24kV、三相交流50Hz的戶內高壓開關設備，適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護開關，尤其適用于高海拔地區開斷重要負荷及頻繁操作的場所。
? ? ??斷路器的制造符合我國國家標準GB1984-2003《交流高壓斷路器》、DL/T403-2000《3.6～40.5kV戶內真空斷路器訂貨技術條件》以及相關的IEC標準，并具有可靠聯鎖功能。斷路器的操動機構為彈簧儲能式，可以用交、直流儲能操作，也可用手動操作。斷路器同時能配長壽命的永磁操動機構，機械壽命能達6萬次，可用于極其頻繁操作的場合。斷路器設計成前后分裝的結構形式，既可用作固定安裝的單元，也可與底盤車配裝成中置式單元使用。

二·使用環境(手車式戶內高壓真空斷路器ZN63(VS1)-24)
1. 海拔高度：低于1000m；
2. 環境溫度：最高＋40℃，最低-15℃
3. 相對濕度：日平均值不大于95%，月平均不大于90%
4. 地震烈度：低于8級
5. 無火災、爆炸、無腐蝕性氣體及劇烈振動的場所。

三·技術參數(手車式戶內高壓真空斷路器ZN63(VS1)-24)

序號	項目	單位	技術參數
1	額定電壓	kV	24
2	額定頻率	Hz	50
3	額定電流	A	630、1250、1600、2000、3150
4	額定短路開斷電流	kA	20 25 31.5
5	額定短路關合電流(峰值)	kA	50 63 80
6	額定短路持續時間	s	4
7	額定短路開斷電流開斷次數	次	30
8	額定操作順序	?	0-0.3s-CO-180s-CO
9	額定雷電沖擊耐受電壓(斷口)	kV	125
10	額定1min工頻耐受電壓(斷口)	kV	65
11	合閘時間	ms	≤70
12	分閘時間	ms	≤50
13	機械壽命	次	20000
14	額定儲能和操作電壓	V	220/110
15	開斷時間	ms	≤80
16	儲能時間	s	≤10

·機械特性調整參數(手車式戶內高壓真空斷路器ZN63(VS1)-24)

序號	項目	單位	技術參數
1	觸頭開距	mm	14±1
2	觸頭超行程	mm	3.5±1
3	合閘速度	m/s	1.0 ±0.2
4	分閘速度	m/s	1.3±0.2
5	觸頭合閘彈跳時間	ms	≤2
6	額定觸頭壓力	N	20kA(2400±200) 25kA(2400±200) 31.5kA(3100±200)
7	三相合、分閘不同期性	ms	≤2

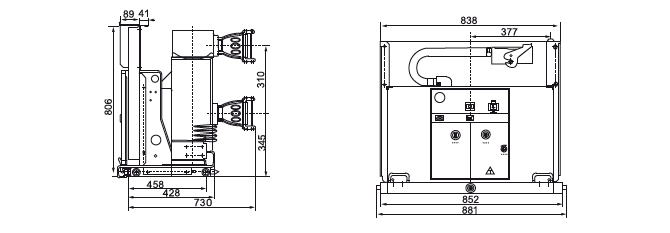

四·結構及外形尺寸(手車式戶內高壓真空斷路器
ZN63(VS1)-24)ZN63（VS1）-24/1250（800柜）

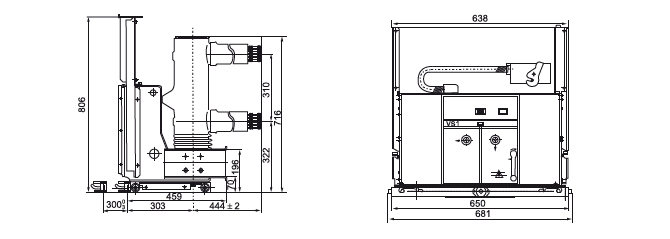

ZN24(VS1)-12/2000-3150(1000)

ZN24(VS1)-12/2000-3150(1000)
