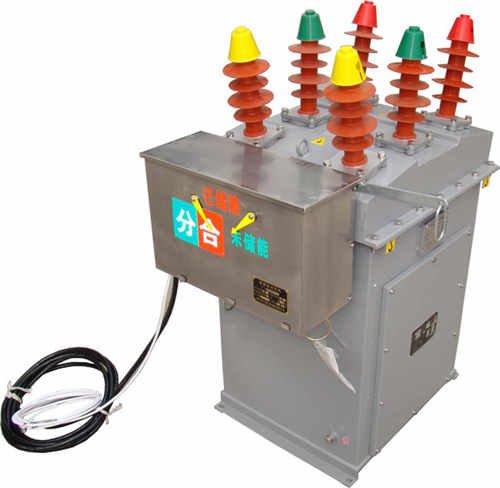

ZW8-12戶外柱上真空斷路器(加高型)

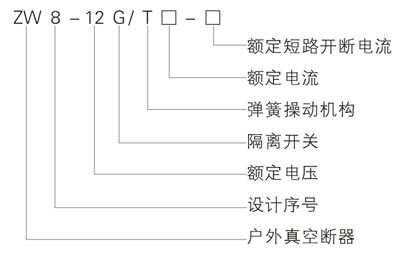

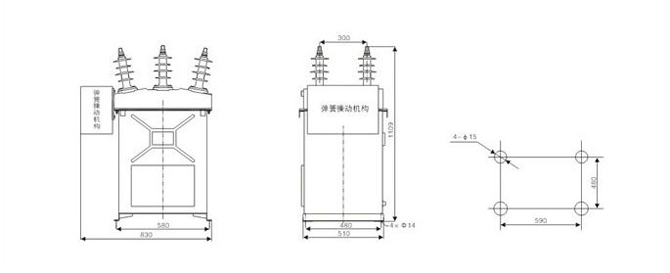

一、產品概述 ZW8－12加高型系列戶外高壓真空斷路器具有自備操作電源AC220V（110V）和計量電壓互感器10000/100V（220V）。二相計量電流互感器0.2S變比任意選擇。具有過流跳閘功能。 二、型號及其含義 三、主要技術參數 序號 名稱 單位 數據 6.3KA 12.5KA 20KA 1 額定電壓 kV 12 2 最高工作電壓 kV 12 3 額定電流 A 630 4 額定短路負載開斷電流 kA 6.3 12.5 20 5 額定短路關合電流(峰值) kA 16 31.5 50 6 額定峰值耐受電流 kA 16 31.5 50 7 額定短時1min耐受電流 kA 6.3 12.5 20 8 額定絕緣水平 工頻耐壓(干式) kV 42 雷電沖擊耐壓(峰值) 75 9 額定操作順序   分-0.3S-合分-180S-合分 10 機構壽命 次 10000 11 額定短路開關電流開關次數 次 30 12 操作機構額定合閘電壓 V 110,220 13 操作機構額定分閘電壓 V 110,220 14 觸頭開距 mm 11±1 15 超行程(觸頭彈簧壓縮長度) mm 3 16 三相分、合閘不同期性 ms ≤2 17 觸頭合閘彈跳時間 ms ≤2 18 平均分閘速度 m/s 1.0±0.2 19 平均合閘速度 m/s 0.7±0.15 20 分閘時間 最高操作電壓下 s 0.015-0.05 最低操作電壓下 0.03-0.06 21 合閘時間 s 0.025-0.05 22 各相主回路電阻(組合斷路器主回路電阻) μΩ ≤120(≤200) 23 動靜觸頭允許磨損累計厚度 mm 3 四、外形及安裝尺寸圖   五、訂貨須知事項：  訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。 六、售后服務：    我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下： 1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。 2.在接到報修通知后，七個工作日內趕到現場并解決問題。 3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。 4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。 5.在保修期內，以下情況將實行有償維修服務; (1)由于人為或不可抗拒的自然現象而發生的損壞。 (2)由于操作不當而造成的故障或損壞。 (3)由于對產品的改造、分解、組裝而發生的故障或損壞. 七、產品生產實景照片：
