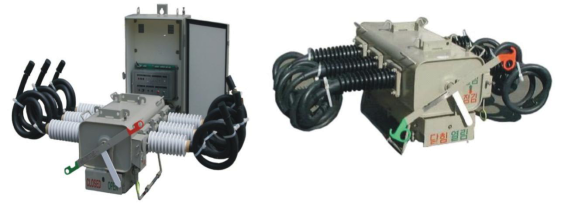

PGS上高壓六氟化硫斷路器 (模壓電纜出線)

1、概述：

SPG-12/24/40.5型戶外柱上安裝的負荷開關適合用于額定電壓12/24/40.5kV,額定電流630A、50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關帶新技術的電子控制器，可以手動操作、電動操作和遠距離操作。電子控制器裝在不銹鋼箱體內，能夠適合各種氣候條件下使用。此外，箱體內還可安裝了有線和無線調制解調器，可以實現遠距離監視和控制。簡單的柱上安裝布置方便、快速，降低施工成本。

2.標準使用條件：

此SF6氣體負荷開關適應運行條件：

2.1環境溫度

2.1.1周圍空氣溫度：上限＋50℃，下限－40℃。

2.1.2相對濕度：100%

2..2海拔不超過3000m。

2.3風壓不超過700pa（相當于風速34m/ｓ）。

2.4地震烈度：8度。

2.5安裝場所：沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。

2.6污穢等級：Ⅲ類、Ⅳ類。

3.特征：

3.1SF6氣體絕緣

3.1.1SF6氣體是無毒、不可燃的電絕緣氣體，具有極佳的滅弧特性。

3.2套管多樣性

3.2.1除了標準陶瓷套管外，還可以提供多種方案，包括在環氧設備套管上的橡膠絕緣子。

3.3可見的斷開/閉合狀態

3.3.1站在地上很容易看清用顏色標記的主觸點位置指示器（綠 – 斷開；紅 – 閉合）。該指示器與主觸點驅動軸總成直接連接，確保準確顯示觸點狀態。

3.4快速操作

3.4.1采用彈簧儲能的操作機構確?？焖俸祥l與分閘操作（少于100毫秒）。

3.5可以實現遙控

3.5.1備有電子控制器，既可就地操作，也可用FTU界面實現主控臺操作。

3.6堅固耐用的開關

3.6.1開關采用經過驗證的堅固耐用、抗腐蝕的材料（軍艦專用304L不銹鋼鋼板）做成，確保有很長的使用壽命（30年），并能實施一系列操作，具有柱上設備理想的特性。

3.7標準

3.7.1每一開關出廠前已經充裝好SF6氣體，密封處理，并按IEC60265-1（1988）、GB3804-1990標準進行試驗。

4.類型與額定值：

4.1產品型號

4.2產品型號說明

4.4參數額定值

表1

序號	名 稱							單位	數 據
1	額定電壓							kV	12	24		40.5
2	額定頻率							Hz	50/60	50/60		50/60
3	額定絕緣水平 (所充SF6氣體0.07Mpa / 20℃時）		雷電沖擊耐壓			相間,相對地		kV	75	125		185
						斷口			85	145		215
			工頻耐壓 1min			相間,相對地		kV	42	64		95
						斷口			50	79		110
4	零表壓下的絕緣水平		工頻耐壓1min					kV	30
			反相耐壓1min						30
			最高相電壓5min						9
5	額定電流							A	630	630		630
6	額定開斷負荷電流 （0.07Mpa / 20℃時）							A	630	630		630
外形尺寸							安裝尺寸				套管爬距
		A		B	C		長×寬
12Kv		225		435	500		500×125（280）				556
24kv		300		435	500		500×125（280）				840
40.5Kv		350		435	500		700×125（280）				1250

5.外形尺寸：
